Het werd weer eens tijd om een zender te bouwen. Heb er al tijden niets aan gedaan met het bouwen van (U)HF, dus maar weer eens op het net gekeken en kwam diverse schema’s tegen.
de 3 meest intresantste zijn de “RDVV” de “FREDDO’s” en de “CHINESE” , het mooiste van deze laatste 2 is dat je de pic ic kunt uitwisselen met als enige verschil dat de een 3 knoppen heeft en je een eigen tekst kunt invoeren op display (freddo’s) en de ander (chinese) heeft een functie dat als de zender niet lockt de stuur- en eintrap niet worden ingeschakeld.
Ik heb een mengeling van alles wat ik tegenkwam bij elkaar gegooit en er een zender van gemaakt.
alleen heb ik een fet in de eintrap gebruikt (RD06HVF1) ipv. een 2sc1971 die absolete worden (niet meer te verkijgen of voor een belachelijke prijs)
heb ook printen laten maken en zodra deze klaar zijn, komen ze in de verkoop (ongeveer 10euro per print), print is dual layer, doorgemetalizeerd en heeft een silkscreen. foto’s komen nog....

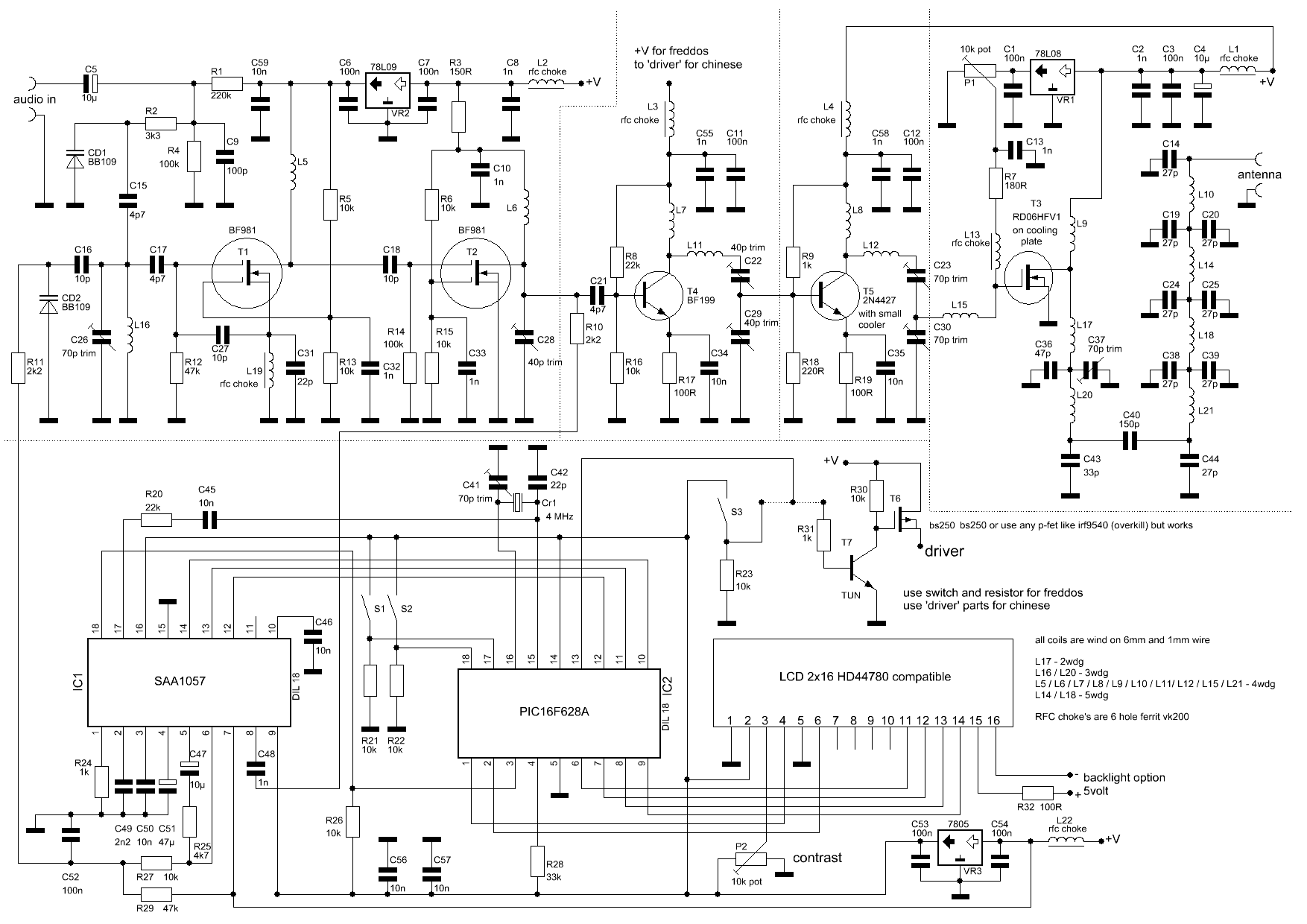

schema is hier te downloaden (schema zegt meer dan woorden)
klik op file voor de software (hex files) download
klik op schema voor vergroting en download
Let wel op!!! deze zender is alleen voor testen, dus NIET gebruiken als “piraten zender” daar dit verboden is bij de wet

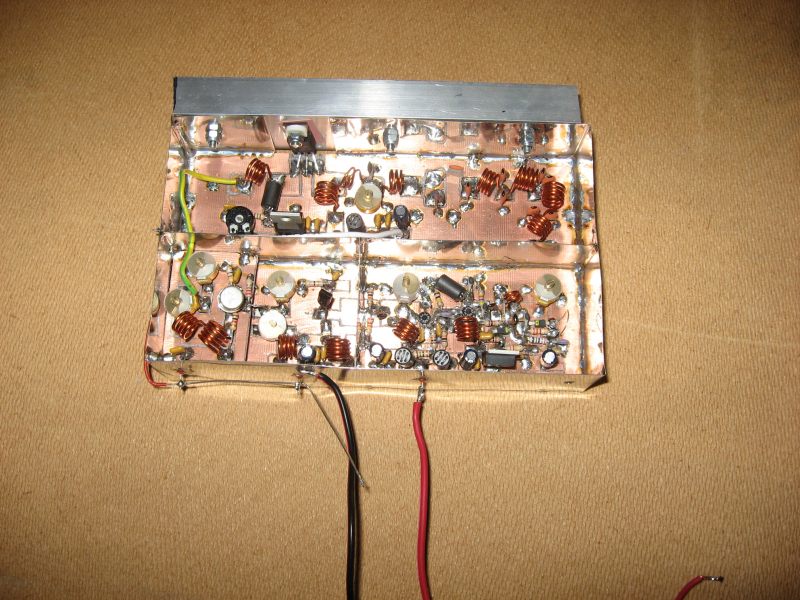

Hier het proto van de zender, zonder pll gedeelte

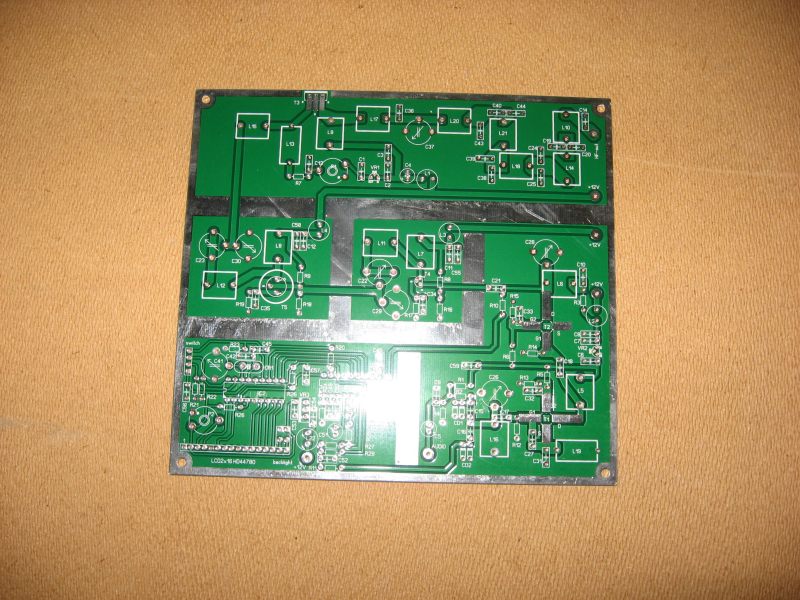

De pcb , (witte vlek is van flitser) Heb er nog liggen 10euro per print zonder verzenden.
email me voor meer info.
klik op foto voor een vergroting (nieuwe window)

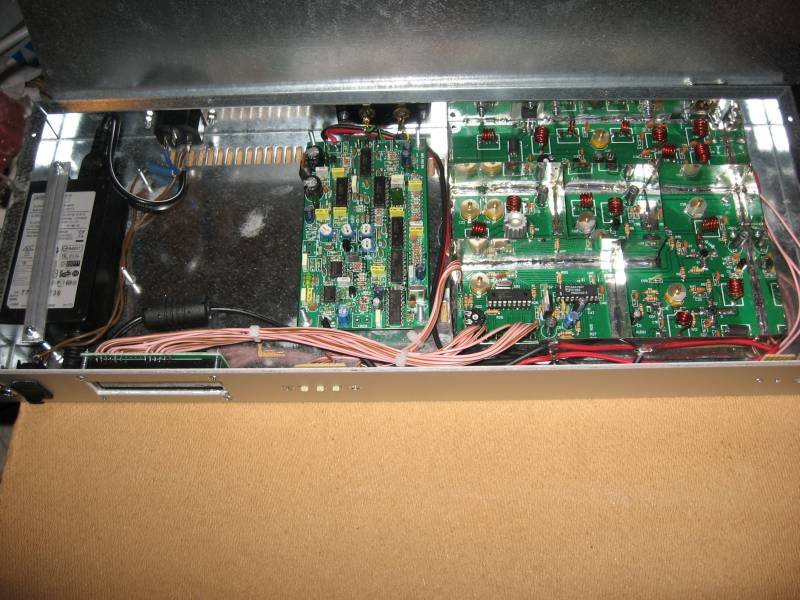

Hier de zender ingebouwd in een 19” 1HE kast. In midden een 8xsampling stereo coder. links power supply 12v/2a. Nog een plekje over voor RDS coder
Hier front aanzicht met meter voor het afgeleverd vermogen (max 6watt)

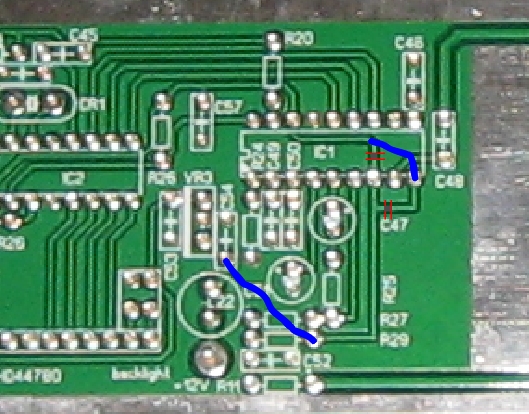

En dan gebeurt het dat er toch iets fout gaat en er een modifacatie op de print moet gebeuren.
De fout is dat het ppl varicap input 5 volt krijgt ipv 12Volt (mag max 30volt zijn)
Rood
> baan doorhalen
blauw
> nieuwe verbinding.
--------
)
)
