Een Joule Thief, een onderwerp waar je erg veel kunt vinden op het web
Voor de JOTA 2013 wilde weer eens een soldeer bouw project opstarten
ik kwam uit op dit leuke project.
Voor de JOTA 2013 wilde weer eens een soldeer bouw project opstarten
ik kwam uit op dit leuke project.
Er zijn diverse schema’s in omloop met alle hetzelfde doel, laat een high power led branden op een batterij van 1,5 volt of minder.
De meeste schakelingen die je tegen komt werken tussen de 0,8 volt en 1,5 volt dus zeer geschikt voor de batterijen die het niet meer doen in de afstandsbedieningen, speelgoed en noem zo maar op.
Er zit meestal nog genoeg “opgeslagen energie” wat “Joule” is, in de batterij om de led te doen branden via de diverse schakelingen.
Vandaar de naam Joule thief, de schakeling haalt het laatste beetje wat nog in de batterij zit eruit...
De meeste schakelingen die je tegen komt werken tussen de 0,8 volt en 1,5 volt dus zeer geschikt voor de batterijen die het niet meer doen in de afstandsbedieningen, speelgoed en noem zo maar op.
Er zit meestal nog genoeg “opgeslagen energie” wat “Joule” is, in de batterij om de led te doen branden via de diverse schakelingen.
Vandaar de naam Joule thief, de schakeling haalt het laatste beetje wat nog in de batterij zit eruit...
Hier volgen 3 schema’s die ik getest heb en die het erg goed doen.
Je kunt bij alle wat testen met verschillende onderdelen.
Ik kwam uit met de volgende waarde (zie schema’s)
Je kunt bij alle wat testen met verschillende onderdelen.
Ik kwam uit met de volgende waarde (zie schema’s)

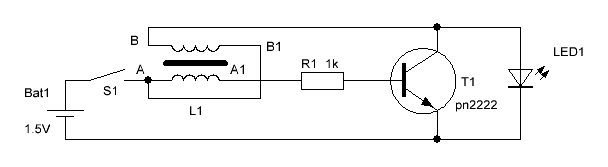

Schema 1:
Dit schema kom je erg veel tegen.
Moeilijkste onderdeel is het maken van de spoel, en het zoeken naar een geschikte ferrit kern.
Omdat ik een passende ferritkern heb gevonden in grote aantal, heb ik voor dit schema een printje ontworpen
Dit schema kom je erg veel tegen.
Moeilijkste onderdeel is het maken van de spoel, en het zoeken naar een geschikte ferrit kern.
Omdat ik een passende ferritkern heb gevonden in grote aantal, heb ik voor dit schema een printje ontworpen
.

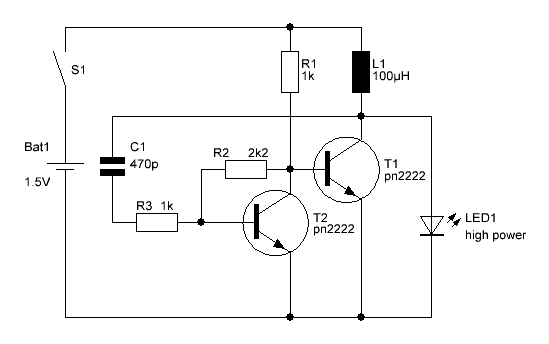

Schema 2:
Na wat uitproberen met verschillende waarde spoelen en condensatoren is dit het schema geworden waar ik ook een printje voor gemaakt heb.
Dit is een makkelijk schema en de onderdelen zijn overal verkrijgbaar.
Na wat uitproberen met verschillende waarde spoelen en condensatoren is dit het schema geworden waar ik ook een printje voor gemaakt heb.
Dit is een makkelijk schema en de onderdelen zijn overal verkrijgbaar.

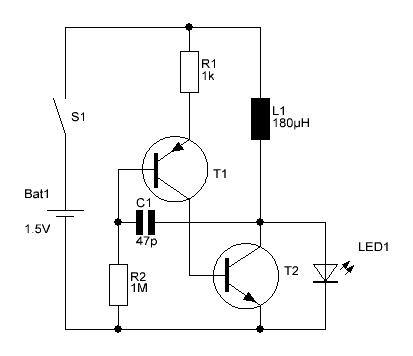

Schema 3:
Ook hier na wat proberen, is dit het resultaat.
Deze werkt ook goed alleen werkt dit schema met een NPN en een PNP transistor. En uit ervaring gaat dit fout met opbouwen als bouwkit.
Dus van dit schema geen print
Ook hier na wat proberen, is dit het resultaat.
Deze werkt ook goed alleen werkt dit schema met een NPN en een PNP transistor. En uit ervaring gaat dit fout met opbouwen als bouwkit.
Dus van dit schema geen print
.

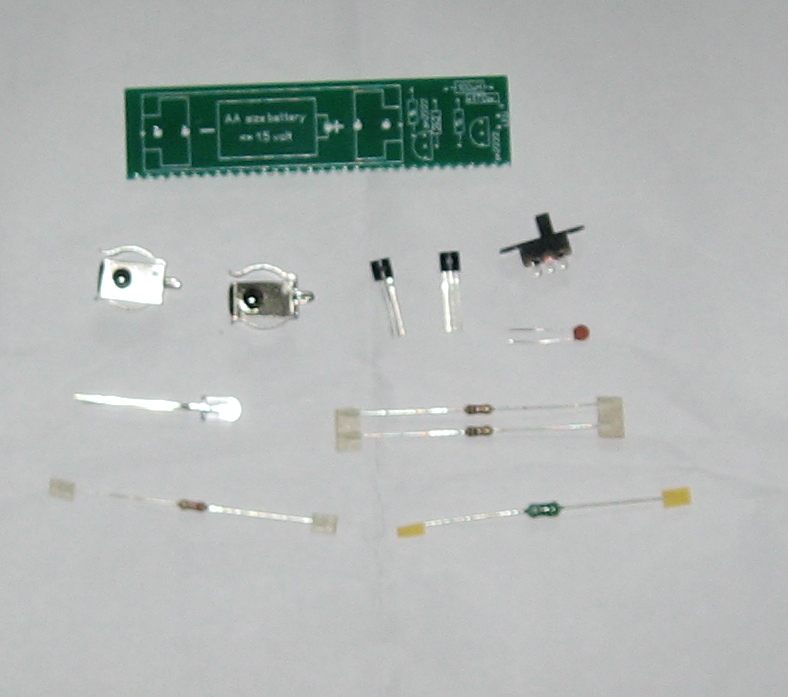

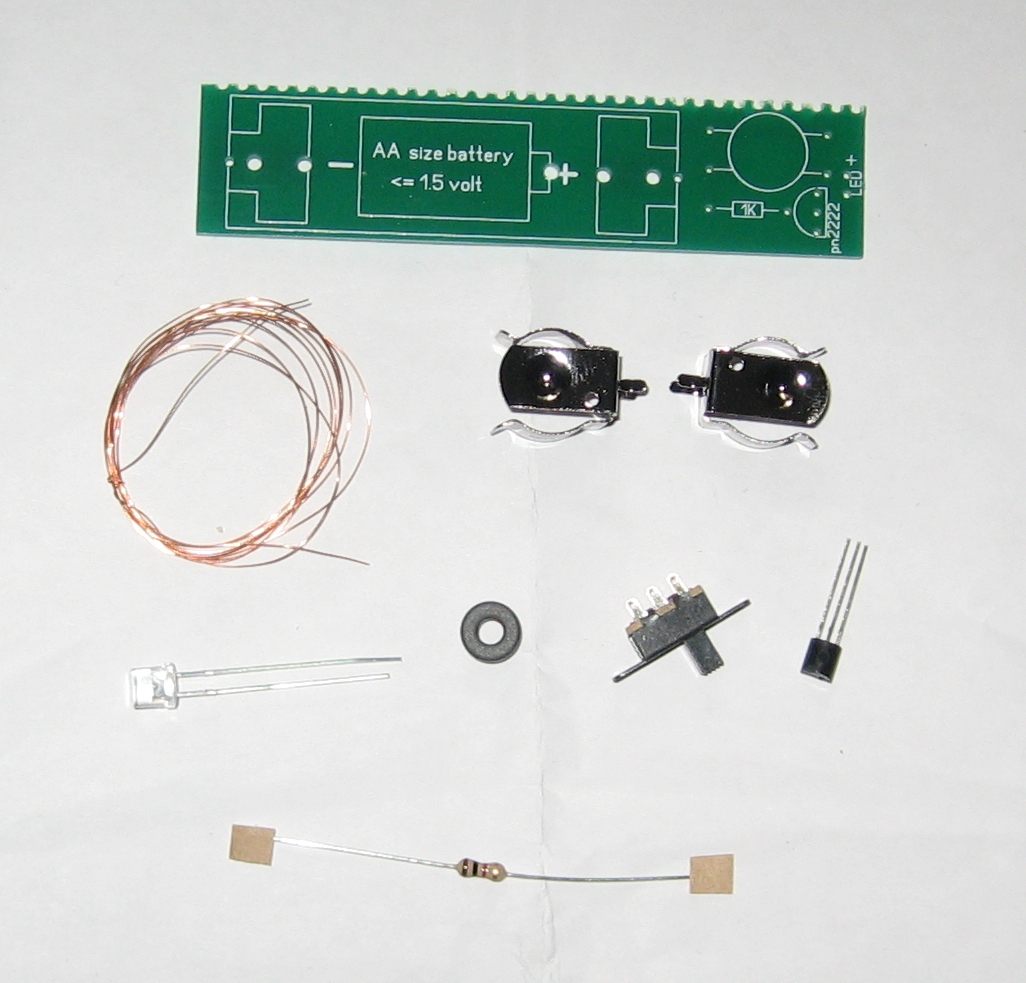

De onderdelen van versie 1 en versie 2

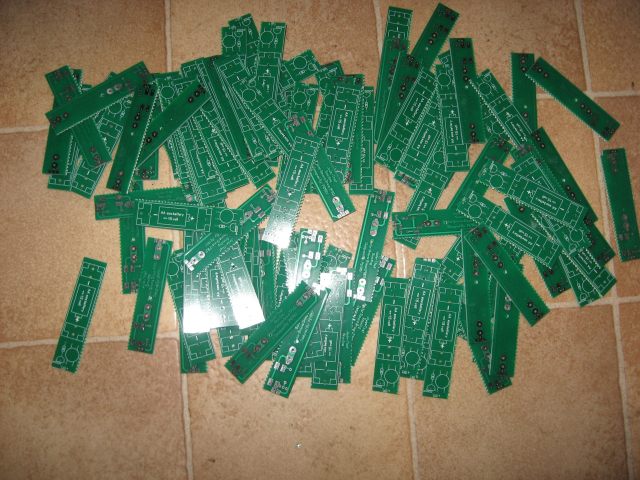

Een berg printen

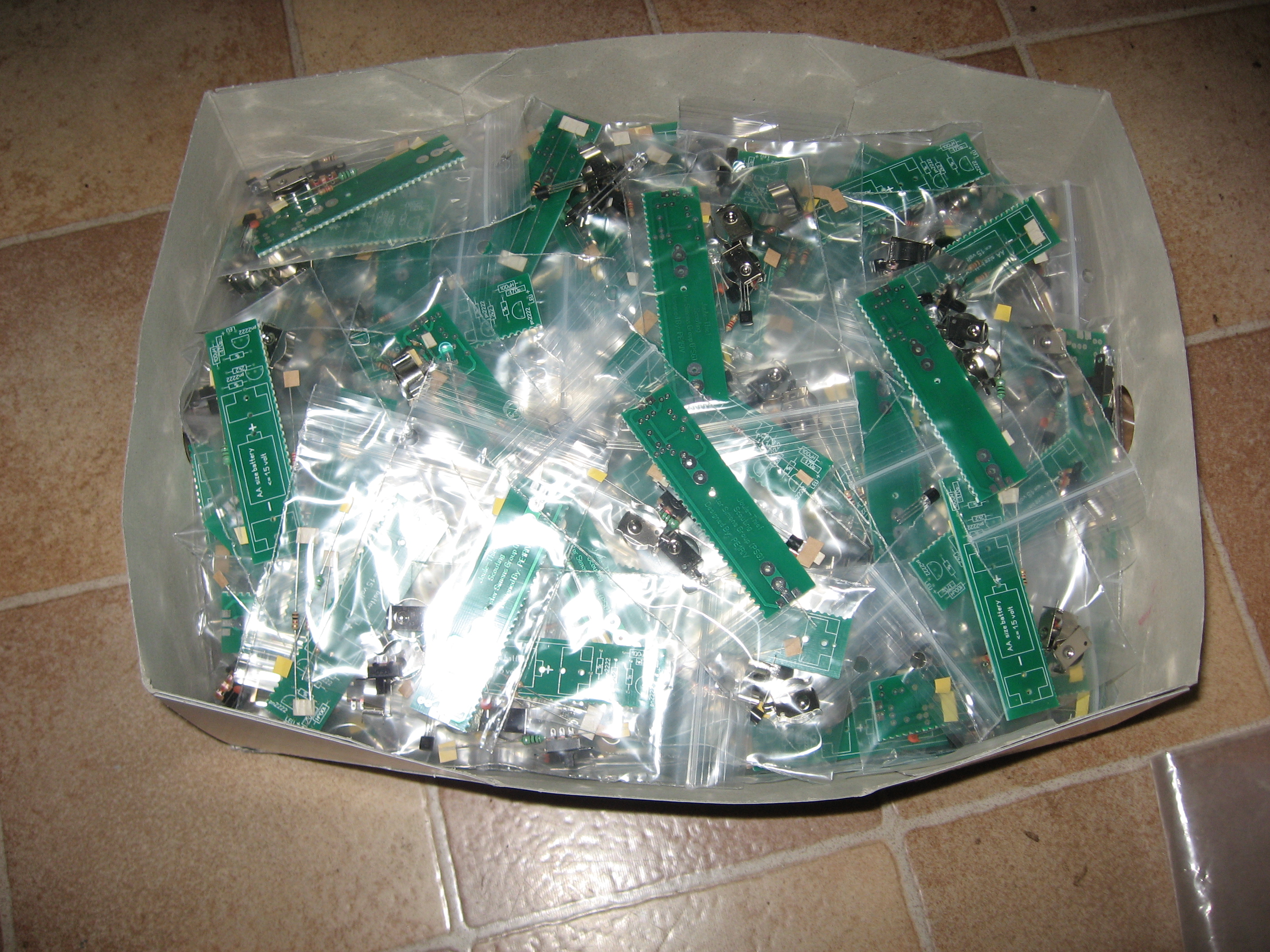

Een doos vol met kitjes

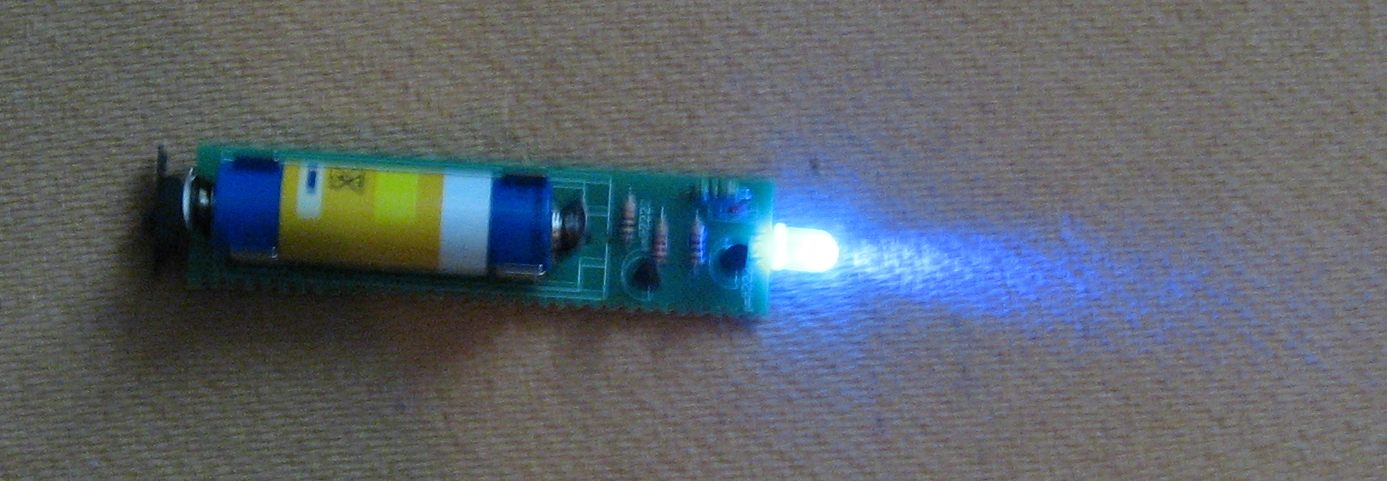

Manual V1 (zelf te wikkelen spoel) is klaar
Hier te downloaden als PDF file:
Hier te downloaden als PDF file:
Manual V2 (met normale onderdelen) is klaar
Hier te downloaden als PDF file:
Hier te downloaden als PDF file:
>> Klik op foto voor download <<
>> Klik op foto voor download <<
De bouw kitjes zijn te koop en kosten 2,50 euro per stuk zonder verzenden.
email me voor meer info: > email <
